Armaturen

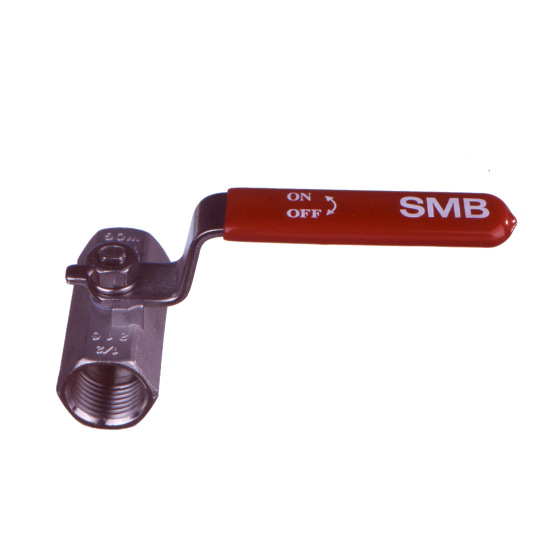

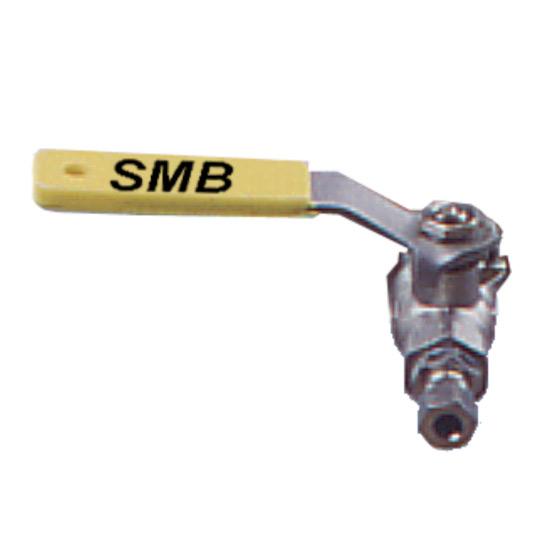

Kugelhahn mit reduziertem Durchgang (zylindrisch)
Innengewinde Whithworth - Rohrgewinde (zylindrisch)
Material: SS316
Dichtungsmaterial: PTFE
zulässsiger Betriebsdruck: 50 bar
Temperatur: - 45° C bis + 180° C
andere Abmessungen, sowie andere Materialien auf Anfrage!
Abmessungen
| Bestell-Nr. | Anschlüsse bds. Innengewinde |
|---|---|
| 501001 SS | R 1/4“ |
| 501002 SS | R 3/8“ |
| 501003 SS | R 1/2“ |
| 501004 SS | R 3/4“ |
| 501005 SS | R1“ |
| 501006 SS | R1 1/2“ |
| 501007 SS | R 2“ |

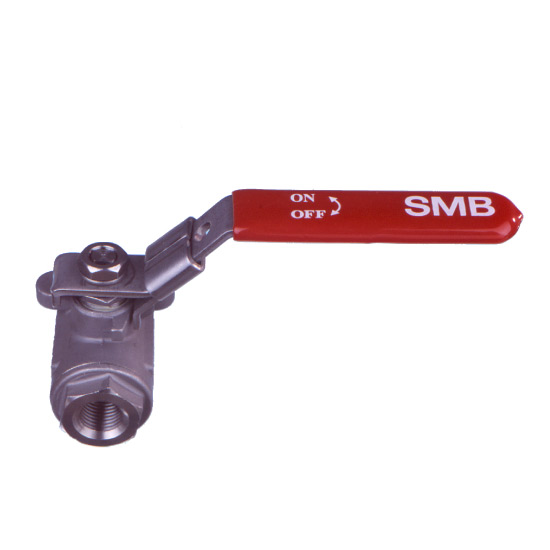

Kugelhahn mit vollem Durchgang (zylindrisch)
Innengewinde Whithworth - Rohrgewinde (zylindrisch)
Material: SS316
Dichtungsmaterial: PTFE
zulässsiger Betriebsdruck: 63 bar
Temperatur: - 45° C bis + 230° C
andere Abmessungen, sowie andere Materialien auf Anfrage!
Abmessungen
| Bestell-Nr. | Anschlüsse bds. Innengewinde |
|---|---|
| 502001 SS | R 1/4“ |
| 502002 SS | R 3/8“ |
| 502003 SS | R 1/2“ |
| 502004 SS | R 3/4“ |
| 502005 SS | R1“ |
| 502006 SS | R1 1/2“ |
| 502007 SS | R 2“ |
Kugelhahn mit vollem Durchgang (zylindrisch)
Innengewinde Whithworth - Rohrgewinde (zylindrisch)
Material: Preßmessing MS58 vernickelt
Kugel: hartverchromt
Dichtungsmaterial: PTFE
andere Abmessungen, sowie andere Materialien auf Anfrage!
Abmessungen
| Bestell-Nr. | Anschlüsse bds. Innengewinde |
|---|---|
| 503001 MS | R 1/4“ |
| 503002 MS | R 3/8“ |
| 503003 MS | R 1/2“ |
| 503004 MS | R 3/4“ |
| 503005 MS | R1“ |
| 503006 MS | R1 1/2“ |
| 503007 MS | R 2“ |

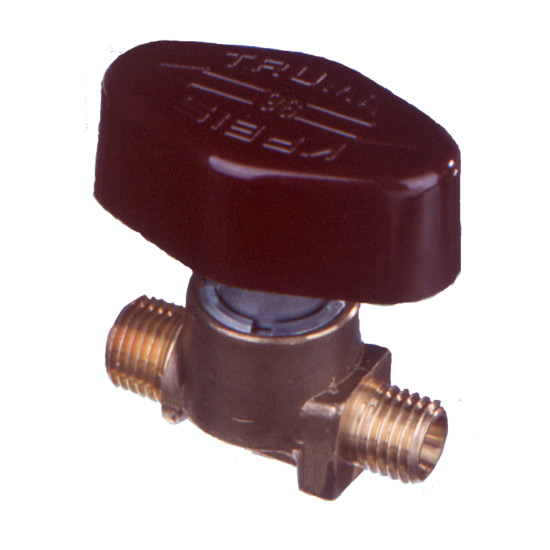

Schnellverschlußventil
Material: Messing
Dichtungsmaterial: Perbunan
zulässsiger Betriebsdruck: 16 bar Luft
max.Temperatur: +50°C
andere Abmessungen, sowie andere Materialien auf Anfrage!
Abmessungen
| Bestell-Nr. | Eingang | Ausgang |
|---|---|---|
| 503101 MS | 1/4“ NPT außen | 6 mm Rohr |
| 503102 MS | 6 mm Rohr | 6 mm Rohr |
| 503103 MS | 8 mm Rohr | 8 mm Rohr |
| 503104 MS | 10 mm Rohr | 10 mm Rohr |
| 503105 MS | 12 mm Rohr | 12 mm Rohr |
| 503106 MS | G 1/4“ innen | G 1/4“ innen |
| 503107 MS | G 3/8“ innen | G 3/8“ innen |
| 503108 MS | G 1/2“ innen | G 1/2“ innen |

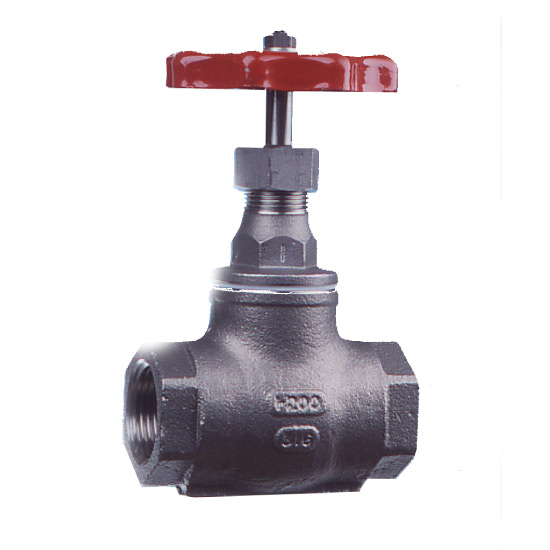

Muffenventil 1.4401
Innengewinde Whithworth - Rohrgewinde (zylindrisch)
Material: 1.4401
Druckstufe: PN 16
max.Temperatur: 200° C
Sitz metallisch dichtend
Stopfbuchspackung und Gehäusedichtung: PTFE
Handrad aus gepreßtem Stahlguß rot einbrennlackiert
andere Abmessungen, sowie andere Materialien auf Anfrage!
Abmessungen
| Bestell-Nr. | Anschlüsse bds. Innengewinde |
|---|---|
| 504001 SS | R 3/8“ |
| 504002 SS | R 1/2“ |
| 504003 SS | R 3/4“ |
| 504004 SS | R1“ |
| 504005 SS | R1 1/2“ |
| 504006 SS | R 2“ |

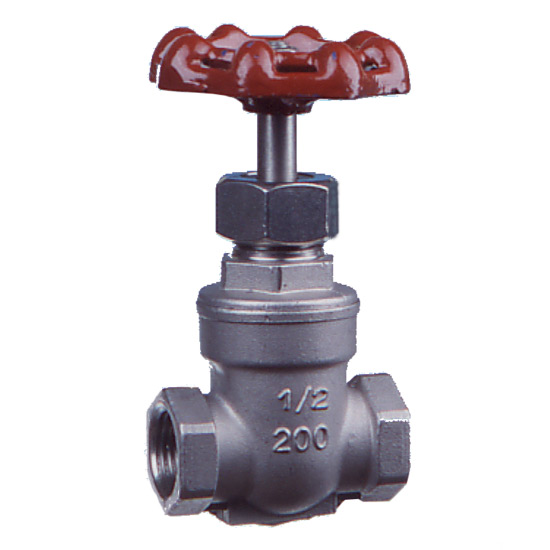

Muffenschieber 1.4401
Innengewinde Whithworth - Rohrgewinde (zylindrisch)
Material: 1.4401
Druckstufe: PN 16
max.Temperatur: 200° C
Sitz metallisch dichtend
Stopfbuchspackung und Gehäusedichtung: PTFE
Handrad aus gepreßtem Stahlguß rot einbrennlackiert
andere Abmessungen, sowie andere Materialien auf Anfrage!
Abmessungen
| Bestell-Nr. | Anschlüsse bds. Innengewinde |
|---|---|
| 505001 SS | R 1/2“ |
| 505002 SS | R 3/4“ |
| 505003 SS | R1“ |
| 505004 SS | R1 1/2“ |
| 505005 SS | R 2“ |

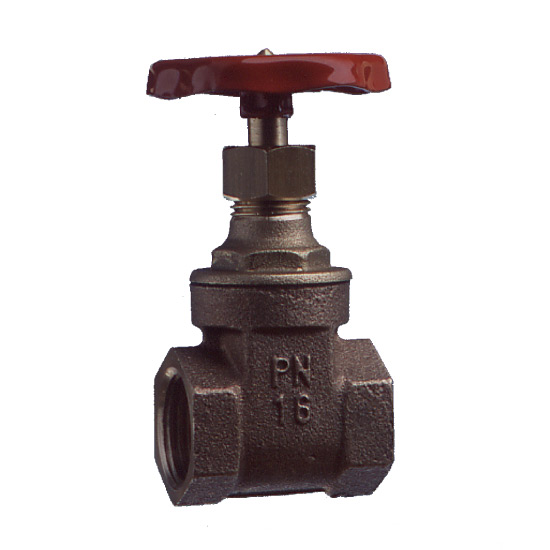

Muffenschieber Rotguß
Innengewinde Whithworth - Rohrgewinde (zylindrisch)
Material: Rotguß
Druckstufe: PN 16
max.Temperatur: 150° C
Stopfbuchspackung und Gehäusedichtung: PTFE - haltig
Handrad aus gepreßtem Stahlguß rot einbrennlackiert
andere Abmessungen, sowie andere Materialien auf Anfrage!
Abmessungen
| Bestell-Nr. | Anschlüsse bds. Innengewinde |
|---|---|
| 505101 RG | R 3/8“ |
| 505102 RG | R 1/2“ |
| 505103 RG | R 3/4“ |
| 505104 RG | R1“ |
| 505105 RG | R1 1/2“ |
| 505106 RG | R 2“ |

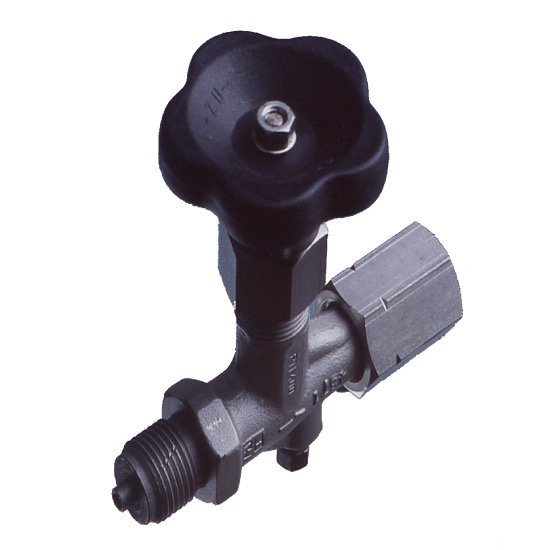

Manometerabsperrventil DIN 16270
Material: 1.4571
Druckstufe: PN 400
max.Temperatur: 120° C
mit Entlüftungsschraube
Handrad aus Kunststoff nach DIN 388
andere Abmessungen, sowie andere Materialien auf Anfrage!
Abmessungen
| Bestell-Nr. | Eingang | Ausgang |
|---|---|---|
| 506001 SS | Zapfen G1/2“ | Spannmuffe G1/2“ |
| 506002 SS | Zapfen G1/4“ | Spannmuffe G1/4“ |

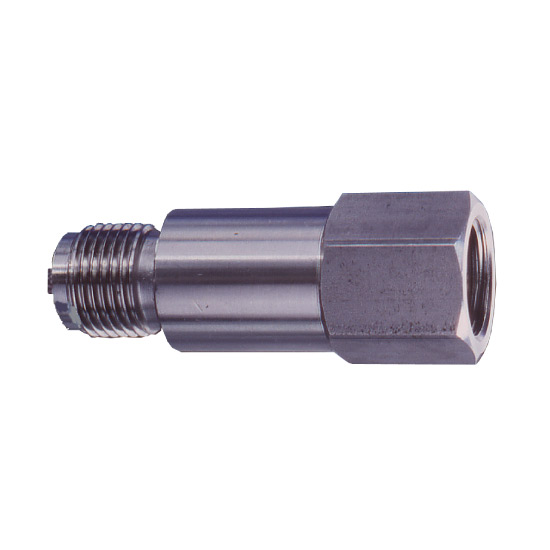

Manometerzwischenstück DIN 16281
Material: 1.4571
andere Abmessungen, sowie andere Materialien auf Anfrage!
Abmessungen
| Bestell-Nr. | Eingang | Ausgang |
|---|---|---|
| 506101 SS | Zapfen G1/2“ | Spannmuffe G1/2“ |

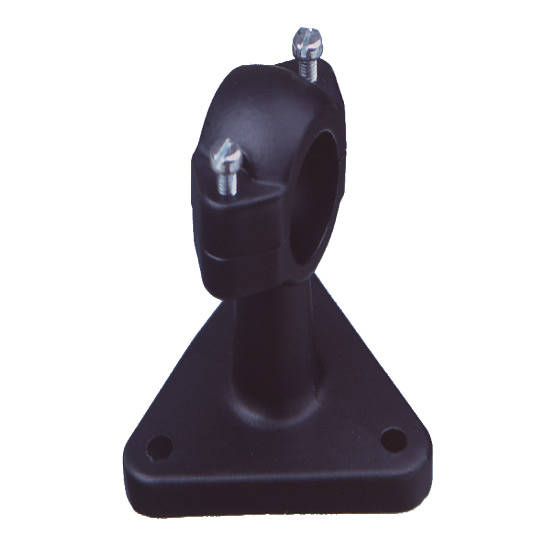

Meßgerätehalter DIN 16281
Material: Leichtmetall-Kokillenguß - schwarz einbrennlackiert
andere Abmessungen, sowie andere Materialien auf Anfrage!
Abmessungen
| Bestell-Nr. | Ausladung (mm) |
|---|---|
| 506301 LG | 60 |
| 506302 LG | 100 |
| 506303 LG | 160 |

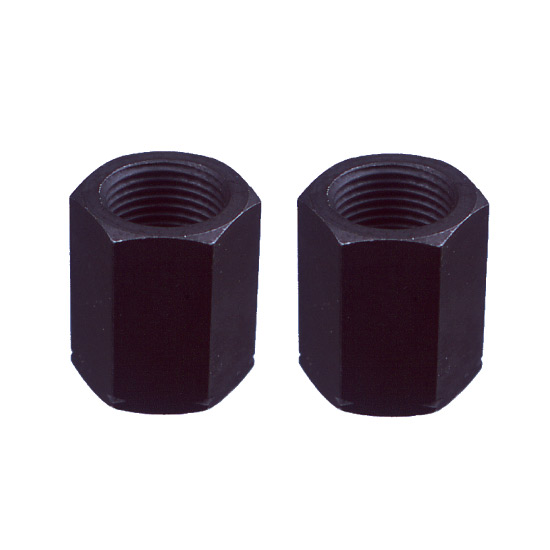

Spannmuffe DIN 16283
Material: 1.4571
andere Abmessungen, sowie andere Materialien auf Anfrage!
Abmessungen
| Bestell-Nr. | Abmessung |
|---|---|
| 507001 SS | G1/2“ |

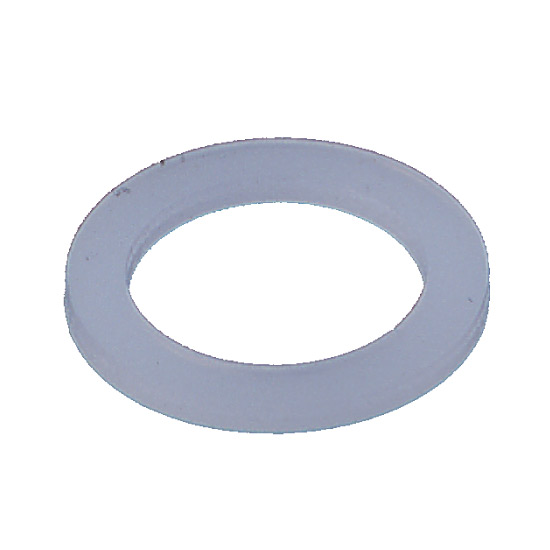

Dichtscheiben für Manometer
Material: 1.4571
Ausführung: kammprofiliert
andere Abmessungen, sowie andere Materialien auf Anfrage!
Abmessungen
| Bestell-Nr. | Abmessung |
|---|---|
| 507101 SS | G1/2“ |
| 507102 SS | G 1/4“ |

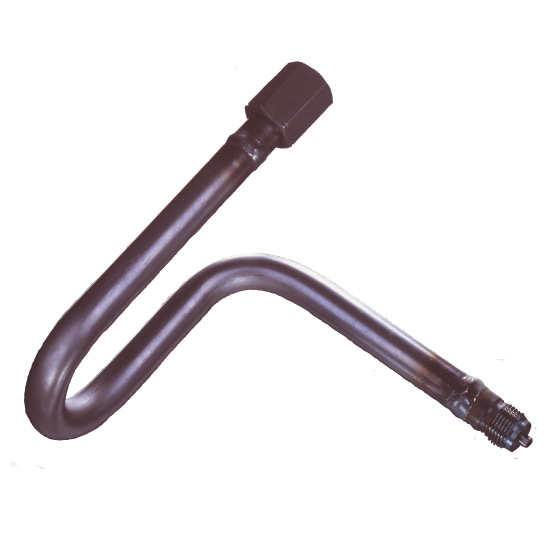

Wassersackrohr in U-Form nach DIN 16282
Material: 1.4571
Druckstufe nach DIN 2401
andere Abmessungen, sowie andere Materialien auf Anfrage!
Abmessungen
| Bestell-Nr. | Eingang | Ausgang |
|---|---|---|
| 508001 SS | Zapfen G 1/2“ | Spannmuffe G1/2“ |
| 508002 SS | Schweißanschl. | Spannmuffe G1/2“ |
| 508003 SS | Zapfen 1/2“ NPT | Spannmuffe G1/2“ |

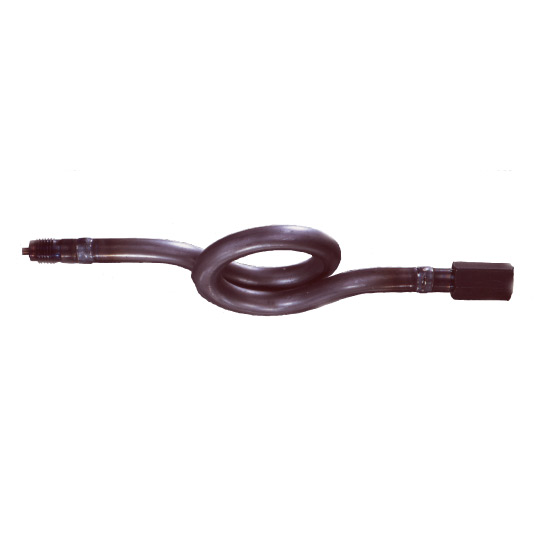

Wassersackrohr in Kreisform nach DIN 16282
Material: 1.4571
Druckstufe nach DIN 2401
andere Abmessungen, sowie andere Materialien auf Anfrage!
Abmessungen
| Bestell-Nr. | Eingang | Ausgang |
|---|---|---|
| 508101 SS | Zapfen G 1/2“ | Spannmuffe G1/2“ |
| 508102 SS | Schweißanschl. | Spannmuffe G1/2“ |
| 508103 SS | Zapfen 1/2“ NPT | Spannmuffe G1/2“ |

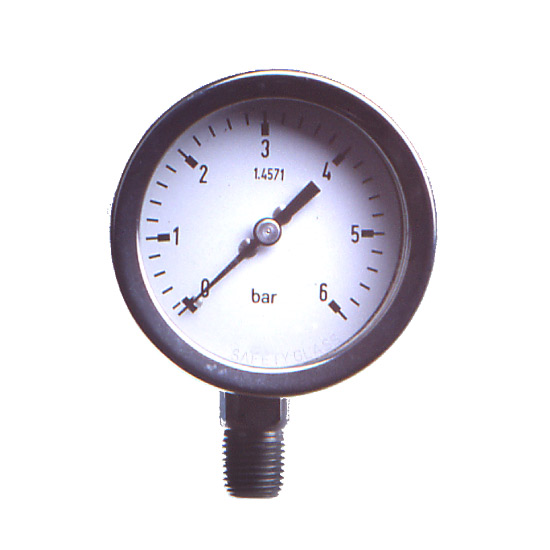

Manometer mit Kunststoffgehäuse
Druckmeßgerät mit Rohrfeder
max. Temperatur: + 60° C
Sichtscheibe aus Acrylglas
andere Abmessungen, sowie andere Materialien auf Anfrage!
Abmessungen
| Bestell-Nr. | Anschluß - Zapfen | Größe (∅ mm) | Meßbereich (bar) |
|---|---|---|---|
| 509001 KS | G1/8“ | 40 | 0-6 |
| 509002 KS | G1/8“ | 40 | 0-10 |
| 509003 KS | G1/4“ | 50 | 0-6 |
| 509004 KS | G1/4“ | 50 | 0-10 |
| 509005 KS | G1/4“ | 50 | 0-16 |
| 509006 KS | G1/4“ | 63 | 0-6 |
| 509007 KS | G1/4“ | 63 | 0-10 |
| 509008 KS | G1/4“ | 63 | 0-16 |

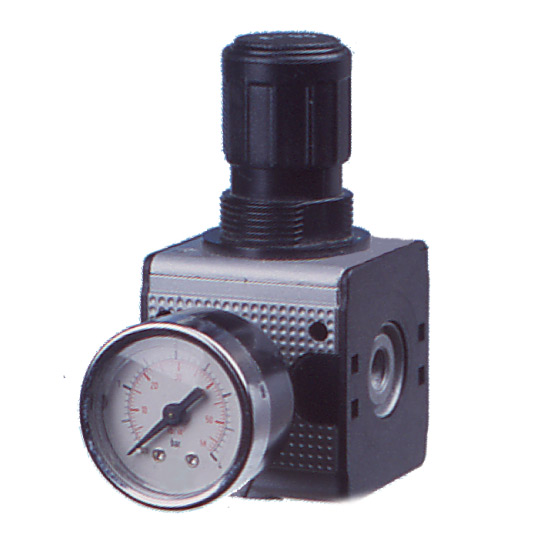

Druckminderer inklusive Manometer
max.Primärdruck: 20 bar
Betribstemperatur: -10° C bis + 65°C
Manometer ∅ 40 mm
andere Abmessungen, sowie andere Materialien auf Anfrage!
Abmessungen
| Bestell-Nr. | Anschluß Innengewinde | Entnahmedruck (bar) |
|---|---|---|
| 510001 ZD | G1/8“ | 0,5 - 6 |
| 510002 ZD | G1/8“ | 0,5 - 10 |
| 510003 ZD | G1/4“ | 0,5 - 6 |
| 510004 ZD | G1/4“ | 0,5 - 10 |
| 510005 ZD | G3/8“ | 0,5 - 6 |
| 510006 ZD | G3/8“ | 0,5 - 10 |
| 510007 ZD | G1/2“ | 0,5 - 6 |
| 510008 ZD | G1/2“ | 0,5 - 10 |
| 510009 ZD | G1“ | 0,5 - 6 |
| 510010 ZD | G1“ | 0,5 - 10 |

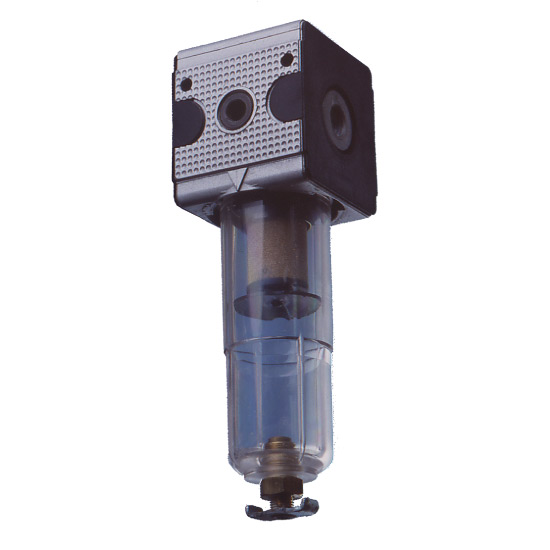

Filter mit manuellem Ablaßventil
Gehäuse aus Zink-Druckguß
Behälter aus Polycarbonat
Filtereinsatz aus Polyäthylen
max. Betriebsdruck 16 bar
Temperatur: 0 bis + 50° C
andere Abmessungen, sowie andere Materialien auf Anfrage!
Abmessungen
| Bestell-Nr. | Anschluß - Innengewinde |
|---|---|
| 510101 ZD | G1/8“ |
| 510102 ZD | G1/4“ |
| 510103 ZD | G3/8“ |
| 510104 ZD | G1/2“ |
| 510105 ZD | G1“ |

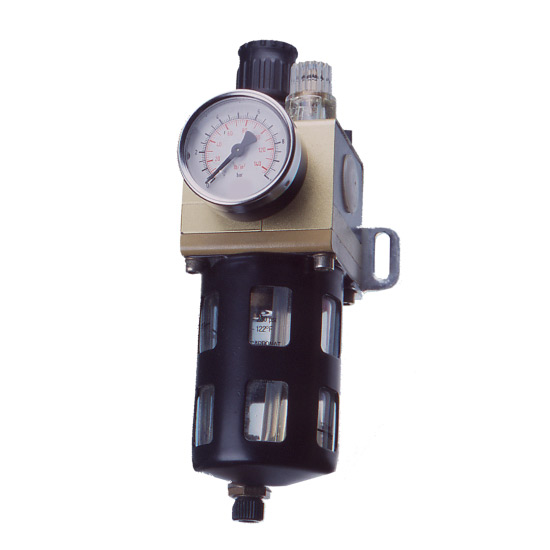

Filterdruckminderer
Gehäuse aus Zink-Druckguß
Behälter aus Polycarbonat
max.Primärdruck: 16 bar
Betribstemperatur: 0° C bis + 50°C
andere Abmessungen, sowie andere Materialien auf Anfrage!
Abmessungen
| Bestell-Nr. | Anschluß Innengewinde | Entnahmedruck (bar) |
|---|---|---|
| 511001 ZD | G1/8“ | 0,5 - 6 |
| 511002 ZD | G1/8“ | 0,5 - 10 |
| 511003 ZD | G1/8“ | 0,5 - 16 |
| 511004 ZD | G1/4“ | 0,5 - 6 |
| 511005 ZD | G1/4“ | 0,5 - 10 |
| 511006 ZD | G1/4“ | 0,5 - 16 |
| 511007 ZD | G3/8“ | 0,5 - 6 |
| 511008 ZD | G3/8“ | 0,5 - 10 |
| 511009 ZD | G3/8“ | 0,5 - 16 |
| 511010 ZD | G1/2“ | 0,5 - 6 |
| 511011 ZD | G1/2“ | 0,5 - 10 |
| 511012 ZD | G1/2“ | 0,5 - 16 |
| 511013 ZD | G1“ | 0,5 - 6 |
| 511014 ZD | G1“ | 0,5 - 10 |
| 511015 ZD | G1“ | 0,5 - 16 |
