Fittings

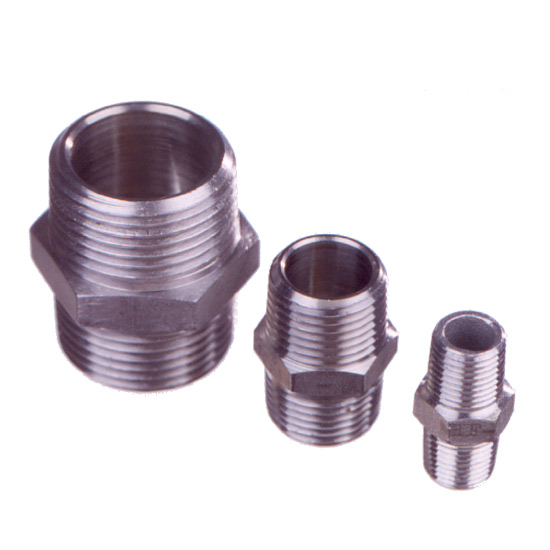

Sechskantdoppelnippel mit Withworth-Rohrgewinde DIN 2999

Material: 1.4571

andere Abmessungen,sowie andere Materialien auf Anfrage!

Abmessungen

Bestell-Nr.	Gewinde	Länge (mm)
301001 SS	R 1/8“	29
301002 SS	R 1/4“	32
301003 SS	R 3/8“	36
301004 SS	R 1/2“	42
301005 SS	R 3/4“	46
301006 SS	R1“	52
301007 SS	R1 1/2“	59
301008 SS	R2“	65

Sechskantdoppelnippel mit Amerikanischem Standard Rohrgewinde (kegelig)

Material: 1.4571
andere Abmessungen,sowie andere Materialien auf Anfrage!

Abmessungen

Bestell-Nr.	Gewinde	Länge (mm)
301101 SS	1/8“ NPT	29
301102 SS	1/4“ NPT	32
301103 SS	3/8“ NPT	36
301104 SS	1/2“ NPT	42
301105 SS	3/4“ NPT	46
301106 SS	1“ NPT	52
301107 SS	1 1/2“ NPT	59
301108 SS	2“ NPT	65

Muffe mit Withworth-Rohrgewinde DIN 2999

Material: SS316
andere Abmessungen,sowie andere Materialien auf Anfrage!

Abmessungen

Bestell-Nr.	Gewinde	Länge (mm)
302001 SS	R 1/8“	17
302002 SS	R 1/4“	25
302003 SS	R 3/8“	26
302004 SS	R 1/2“	34
302005 SS	R 3/4“	36
302006 SS	R1“	43
302007 SS	R1 1/2“	48
302008 SS	R2“	56

Muffe mit Amerikanischem Standard Rohrgewinde (kegelig) ANSI B 16.11 3000 lbs

Material: SS 316
andere Abmessungen,sowie andere Materialien auf Anfrage!

Abmessungen

Bestell-Nr.	Gewinde	Länge (mm)
302102 SS	1/4“ NPT	35
302103 SS	3/8“ NPT	38
302104 SS	1/2“ NPT	48
302105 SS	3/4“ NPT	51
302106 SS	1“ NPT	60
302107 SS	1 1/2“ NPT	67
302108 SS	2“ NPT	86

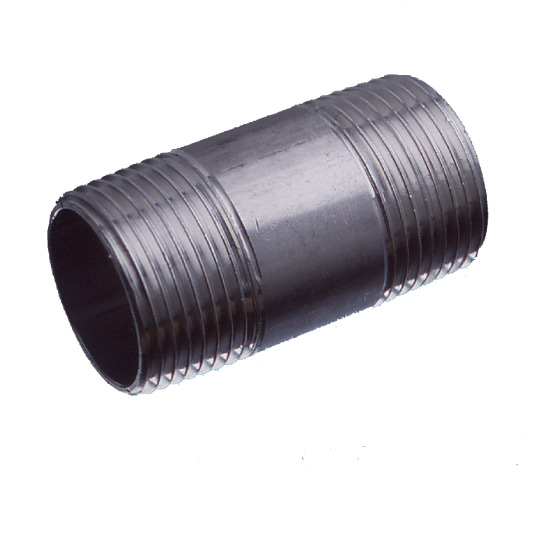

Rohrdoppelnippel mit Withworth-Rohrgewinde DIN 2999

Material: SS 316
andere Abmessungen,sowie andere Materialien auf Anfrage!

Abmessungen

Bestell-Nr.	Gewinde	Länge (mm)
303001 SS	R 1/8“	40
303002 SS	R 1/4“	40
303003 SS	R 3/8“	40
303004 SS	R 1/2“	60
303005 SS	R 3/4“	60
303006 SS	R1“	80

Rohrdoppelnippel mit Amerikanischem Standard Rohrgewinde (keglig)

Material: SS 316
andere Abmessungen,sowie andere Materialien auf Anfrage!

Abmessungen

Bestell-Nr.	Gewinde	Länge (mm)
303101 SS	1/8“ NPT	40
303102 SS	1/4“ NPT	40
303103 SS	3/8“ NPT	40
303104 SS	1/2“ NPT	60
303105 SS	3/4“ NPT	60
303106 SS	1“ NPT	80

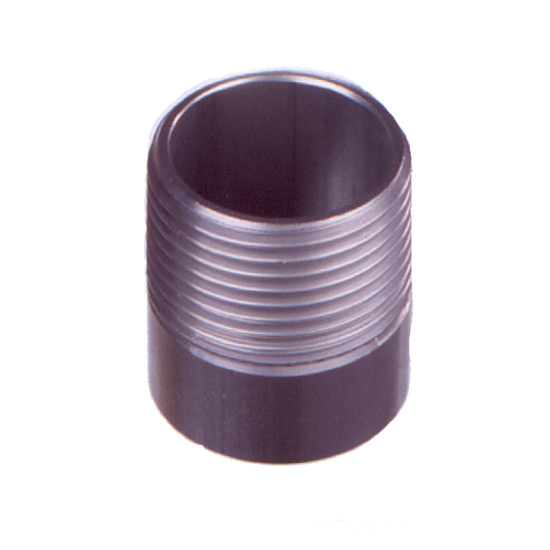

Anschweißnippel mit Withworth-Rohrgewinde DIN 2999

Material: 1.4571
andere Abmessungen,sowie andere Materialien auf Anfrage!

Abmessungen

Bestell-Nr.	Gewinde	Länge (mm)
304001 SS	R 1/8“	30
304002 SS	R 1/4“	30
304003 SS	R 3/8“	30
304004 SS	R 1/2“	35
304005 SS	R 3/4“	40
304006 SS	R1“	40

Anschweißnippel mit Amerikanischem Standard Rohrgewinde (keglig)

Material: 1.4571
andere Abmessungen,sowie andere Materialien auf Anfrage!

Abmessungen

Bestell-Nr.	Gewinde	Länge (mm)
304101 SS	1/8“ NPT	30
304102 SS	1/4“ NPT	30
304103 SS	3/8“ NPT	30
304104 SS	1/2“ NPT	35
304105 SS	3/4“ NPT	40
304106 SS	1“ NPT	40

Winkel 90° mit Withworth-Rohrgewinde DIN 2999

Material: SS 316
andere Abmessungen,sowie andere Materialien auf Anfrage!

Abmessungen

Bestell-Nr.	Gewinde	Radius (mm)
305001 SS	R 1/8“	8
305002 SS	R 1/4“	14
305003 SS	R 3/8“	20
305004 SS	R 1/2“	26
305005 SS	R 3/4“	32
305006 SS	R1“	38

Winkel 90° mit Amerikanischem Standard Rohrgewinde ANSI B16.11 3000 lbs

Material: SS 316
andere Abmessungen,sowie andere Materialien auf Anfrage!

Abmessungen

Bestell-Nr.	Gewinde	Außen∅ (mm)
305102 SS	1/4“ NPT	25
305103 SS	3/8“ NPT	33
305104 SS	1/2“ NPT	38
305105 SS	3/4“ NPT	46
305106 SS	1“ NPT	56

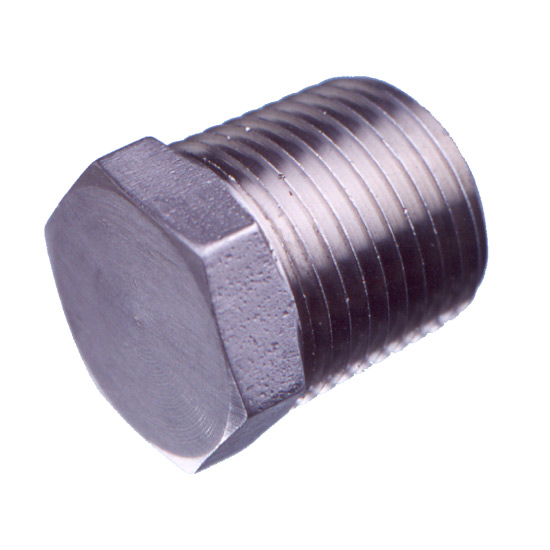

Sechskantstopfen mit Withworth-Rohrgewinde DIN 2999

Material: SS 316
andere Abmessungen,sowie andere Materialien auf Anfrage!

Abmessungen

Bestell-Nr.	Gewinde	Länge (mm)
306001 SS	R 1/8“	21
306002 SS	R 1/4“	23
306003 SS	R 3/8“	26
306004 SS	R 1/2“	28
306005 SS	R 3/4“	32
306006 SS	R1“	35
306007 SS	R1 1/2“	43
306008 SS	R2“	46

Sechskantstopfen mit Amerikanischem Standard Rohrgewinde ANSI B16.11 3000 lbs

Material: SS 316
andere Abmessungen,sowie andere Materialien auf Anfrage!

Abmessungen

Bestell-Nr.	Gewinde	Länge (mm)
306101 SS	1/8“ NPT	21
306102 SS	1/4“ NPT	21
306103 SS	3/8“ NPT	22
306104 SS	1/2“ NPT	28
306105 SS	3/4“ NPT	30
306106 SS	1“ NPT	32
306107 SS	1 1/2“ NPT	42
306108 SS	2“ NPT	44

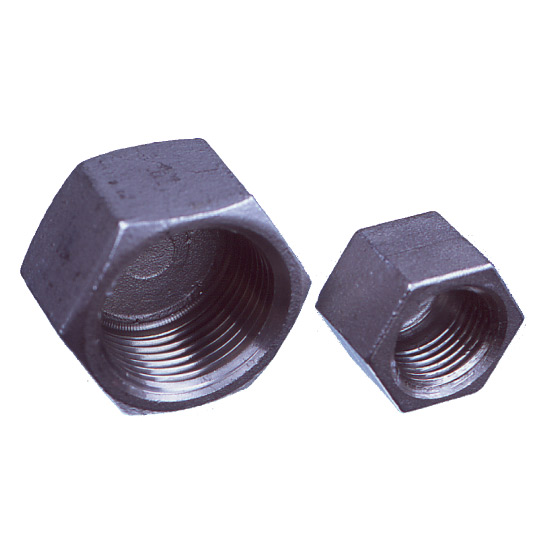

Sechskantkappe mit Withworth-Rohrgewinde DIN 2999

Material: SS 316
andere Abmessungen,sowie andere Materialien auf Anfrage!

Abmessungen

Bestell-Nr.	Gewinde	Länge (mm)
307001 SS	R 1/8“	13
307002 SS	R 1/4“	17
307003 SS	R 3/8“	18
307004 SS	R 1/2“	22
307005 SS	R 3/4“	24
307006 SS	R1“	28
307007 SS	R1 1/2“	31
307008 SS	R2“	35

Rundkappe mit Amerikanischem Standard Rohrgewinde ANSI B16.11 3000 lbs

Material: SS 316
andere Abmessungen,sowie andere Materialien auf Anfrage!

Abmessungen

Bestell-Nr.	Gewinde	Länge (mm)
307101 SS	1/8“ NPT
307102 SS	1/4“ NPT	25
307103 SS	3/8“ NPT	25
307104 SS	1/2“ NPT	32
307105 SS	3/4“ NPT	37
307106 SS	1“ NPT	41
307107 SS	1 1/2“ NPT	44
307108 SS	2“ NPT	48

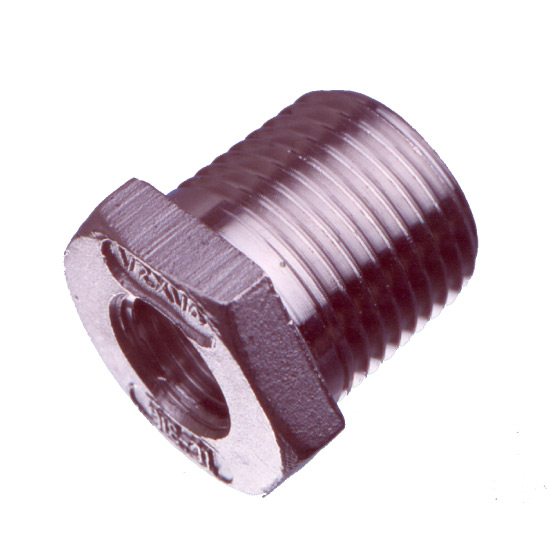

Sechskantreduzierung mit Withworth-Rohrgewinde DIN 2999

Material: SS 316
andere Abmessungen,sowie andere Materialien auf Anfrage!

Abmessungen

Bestell-Nr.	Gewinde (außen - außen)	Länge (mm)
308001 SS	R1/4“ - R1/8“	15
308002 SS	R3/8“ - R1/8“	17
308003 SS	R3/8“ - R1/4“	17
308004 SS	R1/2“ - R1/8“	21
308005 SS	R1/2“ - R1/4“	21
308006 SS	R1/2“ - R3/8“	21
308007 SS	R3/4“ - R1/4“	24
308008 SS	R3/4“ - R1/2“	24
308009 SS	R1“ - R1/4“	27
308010 SS	R1“ - R1/2“	27
308011 SS	R1“ - R3/4“	27

Sechskantreduzierung mit Amerikanischem Standard Rohrgewinde ANSI B16.11 3000 lbs

Material: SS 316
andere Abmessungen,sowie andere Materialien auf Anfrage!

Abmessungen

Bestell-Nr.	Gewinde (außen - außen)	Länge (mm)
308101 SS	1/4“ NPT - 1/8“ NPT	17
308102 SS	3/8“ NPT - 1/4“ NPT	26
308103 SS	1/2“ NPT - 1/4“ NPT	28
308104 SS	1/2“ NPT - 1/8“ NPT	28
308105 SS	3/4“ NPT - 3/8“ NPT	32
308106 SS	3/4“ NPT - 1/2“ NPT	32
308107 SS	1“ NPT - 1/2“ NPT	35
308108 SS	1“ NPT - 3/4“ NPT	35

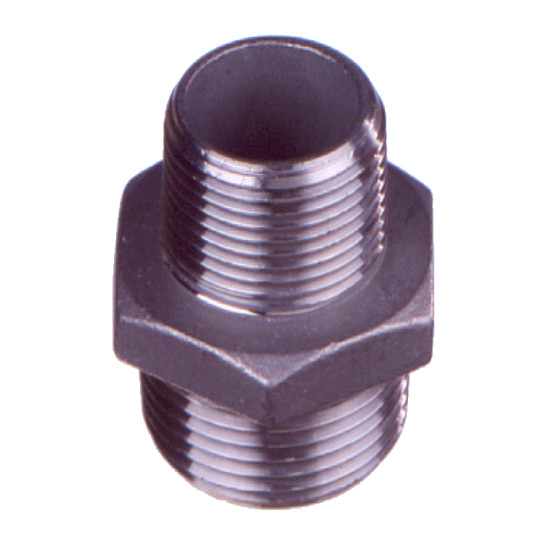

Sechskantreduzierdoppelnippel mit Withworth-Rohrgewinde DIN 2999

Material: SS 316
andere Abmessungen,sowie andere Materialien auf Anfrage!

Abmessungen

Bestell-Nr.	Gewinde (außen - außen)	Länge (mm)
309001 SS	R1/4“ - R1/8“	34
309002 SS	R3/8“ - R1/8“	36
309003 SS	R3/8“ - R1/4“	34
309004 SS	R1/2“- R1/8“	34
309005 SS	R1/2“ - R1/4“	34
309006 SS	R1/2“ - R3/8“	41
309007 SS	R3/4“ - R1/4“	37
309008 SS	R3/4“ - R1/2“	45
309009 SS	R1“ - R1/4“	39
309010 SS	R1“ - R1/2“	48
309011 SS	R1“ - R3/4“	50

Sechskantreduzierdoppelnippel mit Amerikanischem Standard Rohrgewinde ANSI B16.11 3000 lbs

Material: SS 316
andere Abmessungen,sowie andere Materialien auf Anfrage!

Abmessungen

Bestell-Nr.	Gewinde (außen - außen)	Länge (mm)
309101 SS	1/4“ NPT - 1/8“ NPT	31
309102 SS	3/8“ NPT - 1/4“ NPT	39
309103 SS	1/2“ NPT - 1/4“ NPT	44
309104 SS	1/2“ NPT - 3/8“ NPT	43
309105 SS	3/4“ NPT - 3/8“ NPT	50
309106 SS	3/4“ NPT - 1/2“ NPT	46
309107 SS	1“ NPT - 1/2“ NPT	56
309108 SS	1“ NPT - 3/4“ NPT	56

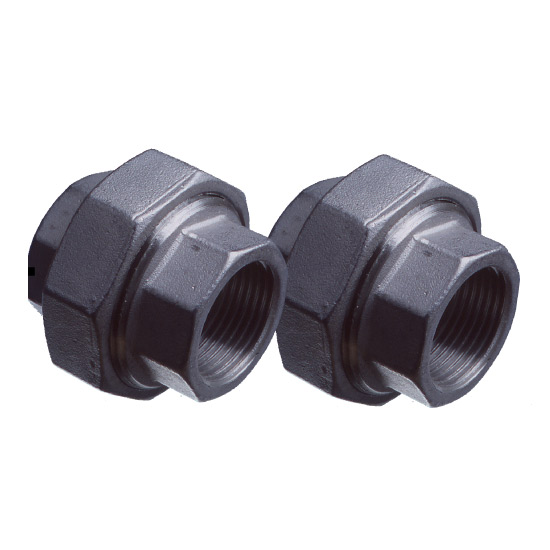

Kupplung konisch dichtend mit Withworth-Rohrgewinde DIN 2999

Material: SS 316

Kupplungen können auf Wunsch flach dichtend oder mit anderen Anschlüssen wie z.B.mit Außengewinde,Schweißenden oder kombinierten Anschlüssen geliefert werden! andere Abmessungen, sowie andere Materialien auf Anfrage!

Abmessungen

Bestell-Nr.	Innengewinde	Länge (mm)
310001 SS	R1/8“	29
310002 SS	R1/4“	38
310003 SS	R3/8“	37
310004 SS	R1/2“	42
310005 SS	R3/4“	52
310006 SS	R1“	48
310007 SS	R11/2“	78
310008 SS	R2“	92

Kupplung konisch dichtend mit Amerikanischem Standard Rohrgewinde ANSI B16.11 3000 lbs

Material: SS 316

Abmessungen

Bestell-Nr.	Innengewinde	Länge (mm)
310101 SS	1/8“ NPT
310102 SS	1/4“ NPT	45
310103 SS	3/8“ NPT	51
310104 SS	1/2“ NPT	54
310105 SS	3/4“ NPT	57
310106 SS	1“ NPT	69
310107 SS	11/2“ NPT	80
310108 SS	2“ NPT	89

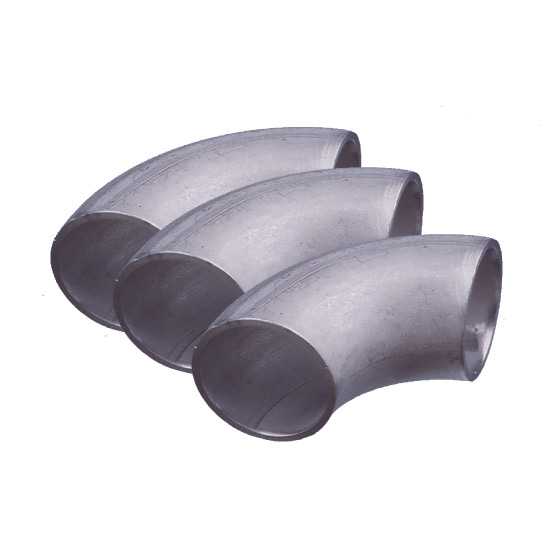

Schweißbogen 90° DIN 2605

Material: SS 316
andere Abmessungen,sowie andere Materialien auf Anfrage!

Abmessungen

Bestell-Nr.	Abmessung (mm)	Wand (mm)
311001 SS	21,3	2,0
311002 SS	21,3	2,6
311003 SS	33,7	2,0
311004 SS	33,7	2,6
311005 SS	60,3	2,0
311006 SS	60,3	2,6

T-Stücke DIN 2615

Material: SS 316
andere Abmessungen,sowie andere Materialien auf Anfrage!

Abmessungen

Bestell-Nr.	Abmessung (mm)	Wand (mm)
311101 SS	20,0	2,0
311102 SS	25,0	2,0
311103 SS	26,9	2,0
311104 SS	30,0	2,0
311105 SS	33,7	2,0
311106 SS	42,4	2,0
311107 SS	48,3	2,0
311108 SS	60,3	2,0

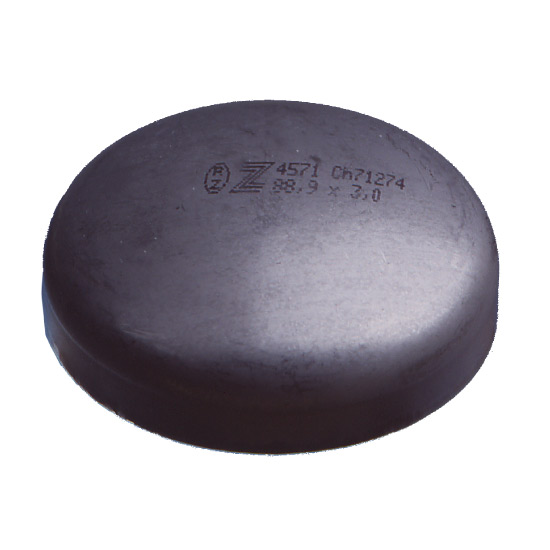

Rohrkappe DIN 28011

Material: SS 316
andere Abmessungen,sowie andere Materialien auf Anfrage!

Abmessungen

Bestell-Nr.	Abmessung (mm)	Wand (mm)
312001 SS	21,3	2,0
312002 SS	25,0	2,0
312003 SS	26,9	2,0
312004 SS	33,4	2,0
312005 SS	42,4	2,0
312006 SS	48,3	2,0
312007 SS	60,3	2,0

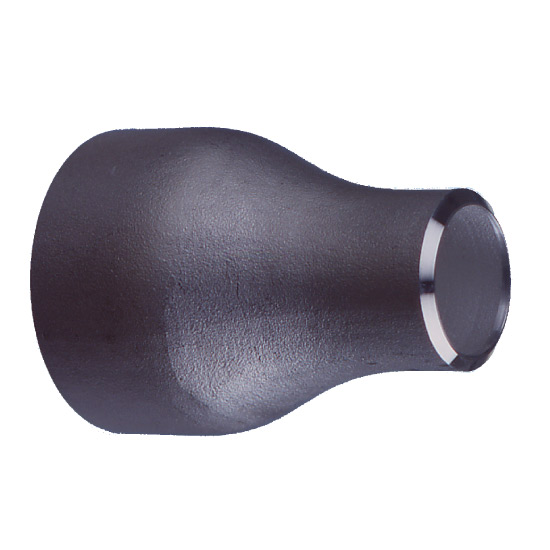

Konzentrische Reduzierung DIN 2616

Material: SS 316
andere Abmessungen,sowie andere Materialien auf Anfrage!

Abmessungen

Bestell-Nr.	Abmessung (mm)	Wand (mm)
312101 SS	21,3 x 13,7	2,0 x 2,0
312102 SS	25,0 x 20,0	2,0 x 2,0
312103 SS	26,9 x 17,2	2,0 x 2,0
312104 SS	26,9 x 21,3	2,0 x 2,0
312105 SS	30,0 x 25,0	2,0 x 2,0
312106 SS	33,7 x 21,3	2,0 x 2,0
312107 SS	33,7 x 26,9	2,0 x 2,0
312108 SS	42,4 x 26,9	2,0 x 2,0
312109 SS	42,4 x 33,7	2,0 x 2,0
312110 SS	48,3 x 21,3	2,0 x 2,0
312111 SS	48,3 x 26,9	2,0 x 2,0
312112 SS	48,3 x 33,7	2,0 x 2,0
312113 SS	60,3 x 21,3	2,0 x 2,0
312114 SS	60,3 x 33,7	2,0 x 2,0
312115 SS	60,3 x 42,4	2,0 x 2,0
312116 SS	60,3 x 48,3	2,0 x 2,0
